如何看懂电路图，这次真的讲透了！
南通市紫琅汽车贸易有限公司发布时间：2018-05-24 10:10:32
很多人都认为看懂电路图是学习电器系统最难的部分，因为电路图都是一些元器件的示意图，根本不明白这些示意图表达的是什么。而且一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始， 怎样才能读懂它。
其实卡车电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。

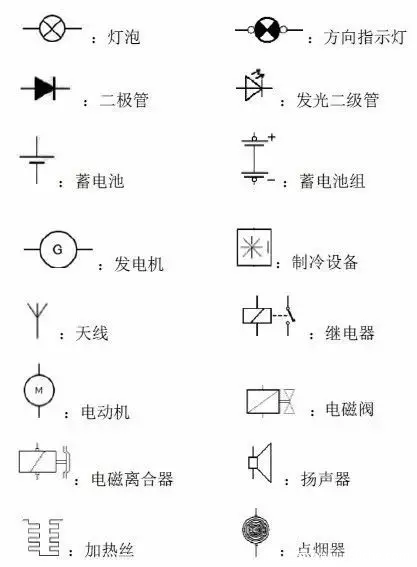

同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电 路组成的。因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。那么这一期我们先简单介绍一下在电路图上常见的元器件用示意图的表示方法：
以下电器符号为标准符号，不仅限卡车使用。
导线和连接：
线路图中除了各种导线和电阻之间的连接，还有一些用电器的连接：

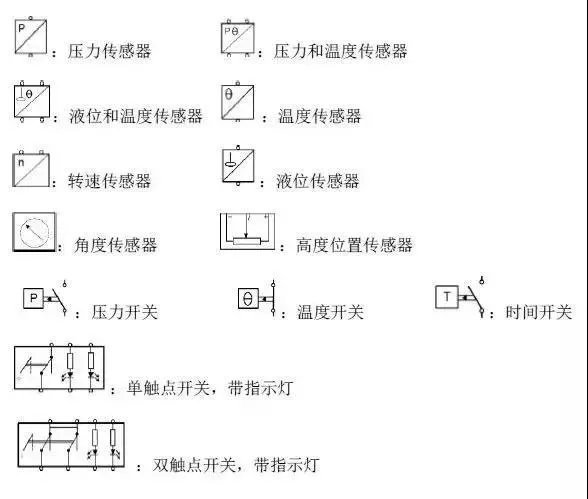

以及各种传感器和控制开关：
在沃尔沃卡车的电路图中，我们会看到各元件都是用字母+数字的形式表示，比如A01，表示保险丝和继电器中心。我们不可能记住这么多代号所表示的零件究竟是什么，但是我们可以通过第一个字母知道这个部件是哪一类，从而知道其工作过程或大致判断其在车上的位置。
以下是对字母含义的总结：
A：控制单元
B：传感器
E：灯泡
F：保险丝
G：发电机
H：喇叭
K：继电器
M：电动机
R：电阻和加热器
S：开关
U：变压器
V：二极管
W：天线
X：插头
Y：电磁阀

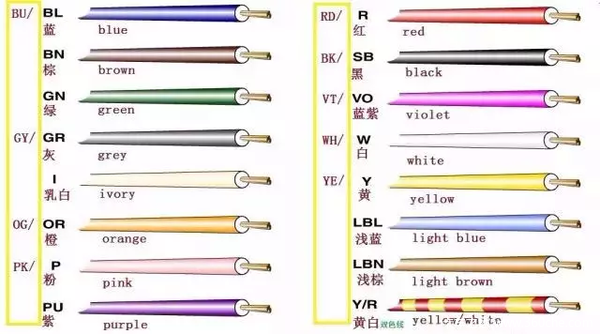

而导线上的字母则表示导线的颜色：

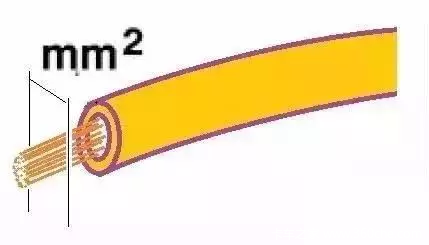

而电路图上的数字，则表示的是线路的截面积，单位是平方毫米。
注意是线芯的截面积，不包括绝缘层。
