这些维修经验，你师傅说不定都瞒着你
甘肃信通汽车贸易有限公司发布时间：2019-01-11 09:09:06
只要提到共轨系统，我们就会想到博世、电装、德尔福和康明斯；但是每个厂家对于共轨系统的定义和设计不同，会导致我们在故障判定时出现偏差，甚至找不到故障点，本期小轨就给大家带来一个电装的故障案例。

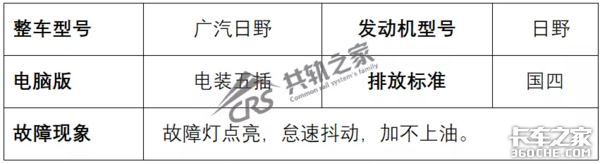

▎案例分享
▎故障排查步骤如下：
1、使用诊断能手读取故障码

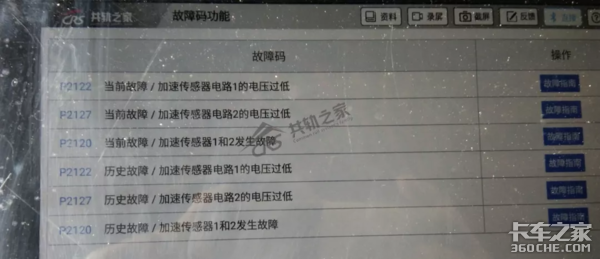

使用解码器读取三个当前故障码为：
P2122——加速传感器电路1的电压过低；
P2127——加速传感器电路2的电压过低；
P2120——加速传感器1和2发生故障；
由这个故障码判定，加速油门传感器故障，检查加速油门传感器和相关线束。
2、检查加速油门传感器线束电压
测量油门踏板传感器电压值为5V、0V、0V、5V、0V、0V，说明电压正常；再测量六根线束通断，线束通断正常，且信号线没有对地短路，怀疑是油门踏板问题。
3、更换油门踏板
更换传感器后，使用解码器读取故障码，系统显示正常。
4、试车
让师傅试车，发现仍然是怠速抖动，并且加不上油，读取数据流。
从数据流上可以初步判定，进气压力没有问题，冷却水温度和燃油温度没有问题，加速踏板传感器数据没有问题，但是PCV关闭正时120CA和正常值有偏差，正常值为135—145CA之间，怀疑燃油油路有问题。
小贴士
在数据流中，我们可以看到，油门踏板1电压和油门踏板2电压并不是成2倍关系，但是并没有报错；这是因为部分电装的油门踏板传感器检测采用的是1:1的冗余设计，这和我们大多数所见的1:2的设计是不同的。
5、检查油路
1）低压打直通，故障依旧，排除低压管路的问题；
2）检查燃油滤清上的溢流阀和高压油泵的上溢流阀，发现没有卡滞。
3）断开PCV1电路，使PCV1没有高压油输入到高压共轨管内。
起动发动机能正常起动，初步判定PCV2和对应柱塞没有问题。
4）断开PCV2电路，使PCV2没有高压油输入到高压共轨管内。
起动发动机不能正常起动，可以判定PCV1阀和对应的柱塞可能有问题。
小贴士

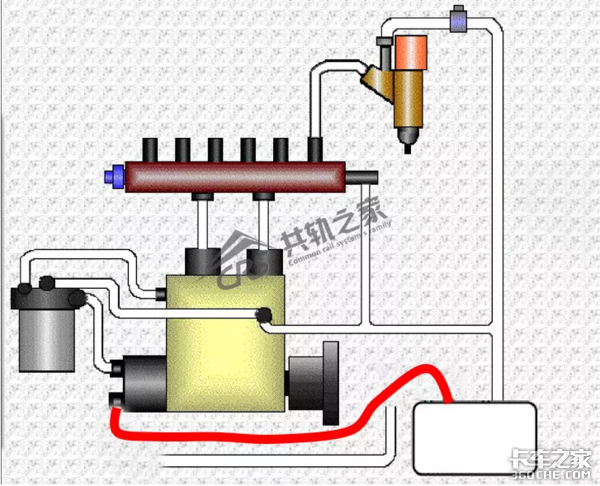

对于正常的HP0泵，有两个高压柱塞为共轨管供油，当其中的一个停止供油时，发动机能正常起动；在步骤5中，断开PCV2电路，使用一个柱塞进行供油，发动机不能起动，说明该路供油有问题，检查PCV1阀和高压柱塞。

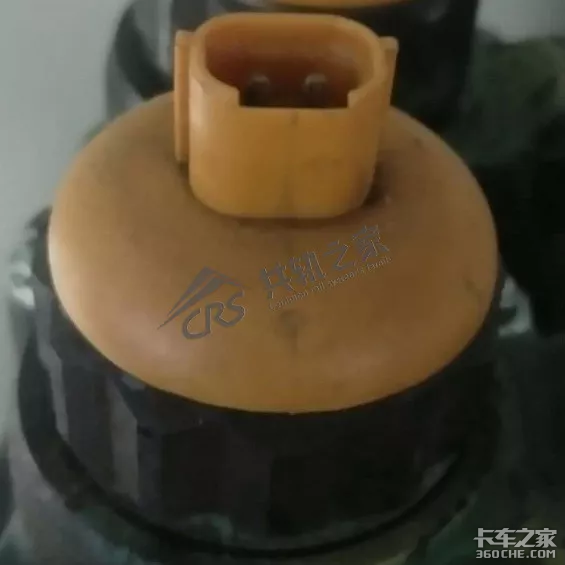

6、更换PCV阀
更换后故障解除，问题点找到。
▎故障后记

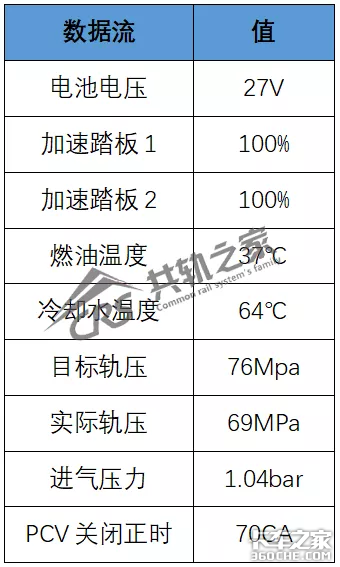

这个车在维修过一个月后，再次出现相同故障现象，怠速抖动，加不上油，但没有故障码，使用解码器读取数据流。
发现猛踩油门，轨压无法上升到100Mbar以上（正常情况下空载猛踩油门也能到100Mbar以上），因为前面排查过油路故障，所以怀疑是轨压传感器故障，更换轨压传感器，故障解决。
小贴士
上述的这种故障现象，在电装系统（上柴电装、锡柴电装、日野电装）中很常见，小轨碰到很多这种没有故障码，动力不足，有时还限速1500rpm的故障，都是轨压传感器的问题。
同时，当目标轨压和实际轨压偏差超过100bar时，电装系统就会报出故障，而博世系统一般标定为200bar，才会报出故障。
▎案例分析
相信大家对前面的故障排查是没有问题的，但是会对“故障后记”还心存疑惑，为什么明明是轨压传感器的故障，却没有报出故障码？如果是其他的系统，是不是也会出现这样的现象？
要解释这个问题，就要说到不同系统的故障逻辑了。

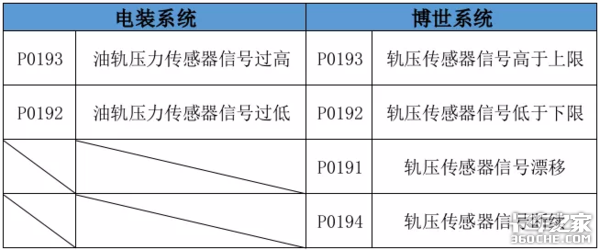

由上表大家可以看出，电装系统中只是标出了轨压信号过高和轨压信号过低的故障，而对于轨压传感器信号漂移和信号断续的故障没有标出，这就导致了一旦轨压传感发生漂移或者断续的故障，ECU就无法检测到，并报出故障。下面给大家讲解一下轨压漂移和轨压断续故障逻辑。
在共轨系统，共轨管内的压力不可能在10ms内上升100bar，若在共轨系统中出现10ms内共轨上升100bar，则认为系统异常。

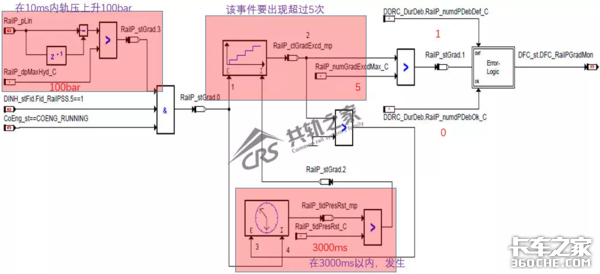

该故障的报出逻辑图如上，其报出逻辑为在3s内检测到超过5次，轨压在10ms内变化超过100bar，满足上述条件时故障报出。该故障为电路故障，一般故障点为线路的虚接或传感器自身问题导致。
该故障是指在实际轨压为0bar时，轨压传感器所测量的电压不能高于0.6V，不能低于0.4V，若不在范围内则报出故障。
对于电装系统，由于没有标定这两个故障码，导致在发生故障时，没有故障报出。
▎知识拓展
不同厂家的共轨系统，原理大体一致，但是有些细节上还是有差异的。下面我们讲讲电装的燃油喷射量控制。

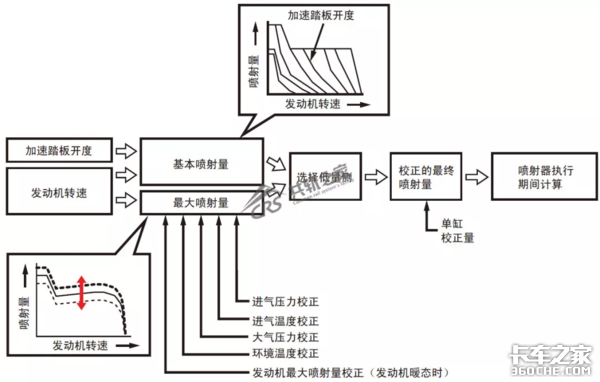

该控制通过在基本喷射量上添加冷却液温度、燃油温度、进气温度和进气压力校正来确定燃油喷射量。发动机控制器根据发动机工作条件和驾驶情况计算基本喷射量。
a. 喷射量计算方法
计算包括将以下两个值进行比较：
1）调速器模式下由加速器位置和发动机转速计算得出的基本喷射量。
2）通过向最大 喷射量添加不同类型校正，由发动机转速得出的喷射量。两个喷射量中较小的用作计算最终喷射量的基数。
b .设置喷射量

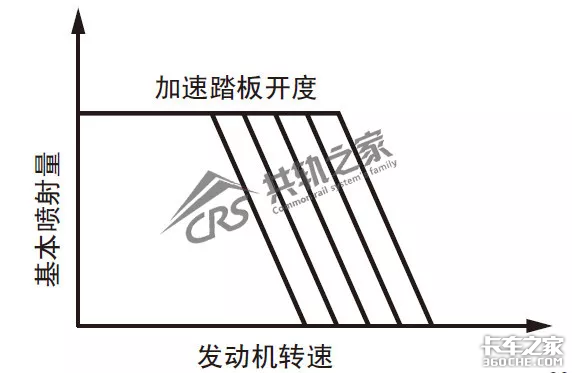

(1) 基本喷射量
该数量由发动机转速和加速踏板开度决定。当发动机转速恒定时，如果加速踏板开度增加，喷射量增加；加速踏板开度恒定时，如果发动机转速增加，喷射量降低。

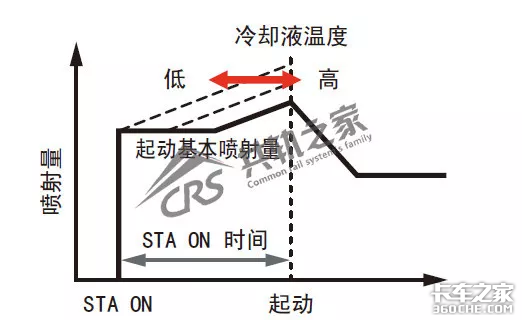

(2) 起动喷射量
该数量根据发动机起动时的基本喷射量和为起动机开关 ON 时间、发动机转速和冷却液温度增加的校正来决定。如果冷却液温度低，则喷射量增加。当发动机完全起动时，该模式被取消。

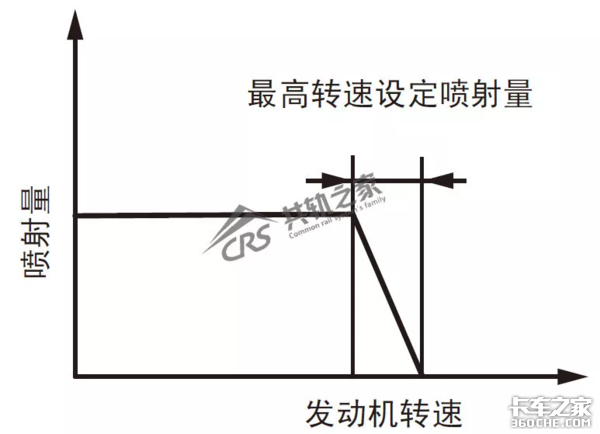

(3) 最高转速设定喷射量
由发动机转速决定。限制喷射量，以便防止发动机转速过度增加（超速）。

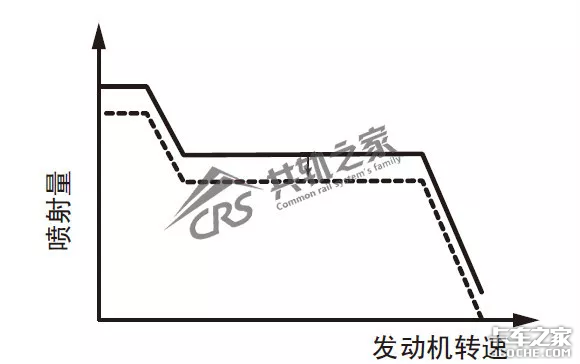

(4) 最大喷射量
这根据发动机转速和为冷却液温度、燃油温度、进气温度、大气温度、进气压力、大气压力和全Q调整电阻 （仅用于 第 1 代 HP0 系统）增加的校正所确定的基本最大喷射量来决定。
c. 校正
(1) 发动机最大喷射量校正 （发动机暖态时）
当冷却液温度低时，不管是否在起动期间或正常工作期间， 该校正将增加喷射量。

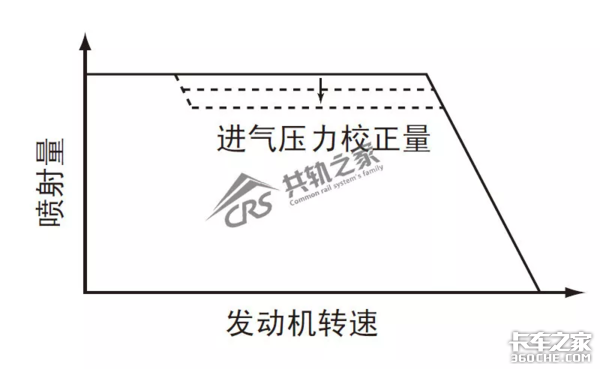

(2) 进气压力校正
当进气压力低时，最大喷射量得到限制，从而减少了黑烟的排放。
(3) 大气压力校正
最大喷射量根据大气压力的不同而增加和降低。当大气压力高时，最大喷射量增加。

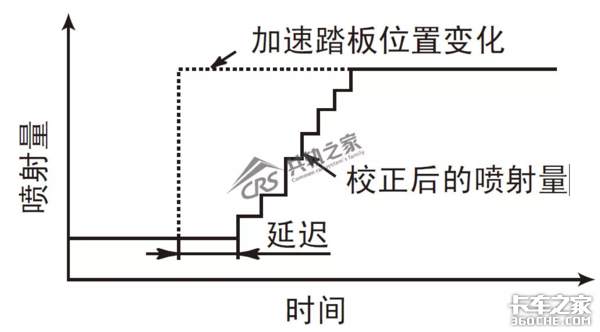

(4) 用于加速喷射量延迟校正
加速时，如果加速踏板开度有很大变化，则喷射量将延迟增 加，以便防止黑烟排放。
关于缺省值，电装系统和博世系统也有很大的不同，下表为电装系统，在传感器异常时的缺省值。
注意：上述值厂家可以进行人为标定，所以对于不同的厂家，可能略有不同。（文/卡车之家特约作者：共轨之家）
