国产变速箱中，法士特变速箱算是一款比较优质的产品，它质量稳定可靠，技术成熟，维修方便，因此在重卡车型中使用的较为广泛。目前，国产大马力重卡车型上装配的变速箱，主要为12挡和16挡两种类型的变速箱。

在实际工作中，卡友们往往只对自己使用的一种较为熟悉，其实，这两种变速箱在构造上还是有着较大的差别的。今天，我们就从主箱构造、操作方式和气路控制这三个方面来比较一下这两款变速箱的不同。

箱体构造上12挡由主副箱体构成 16挡变速箱则多了一个前副箱装置

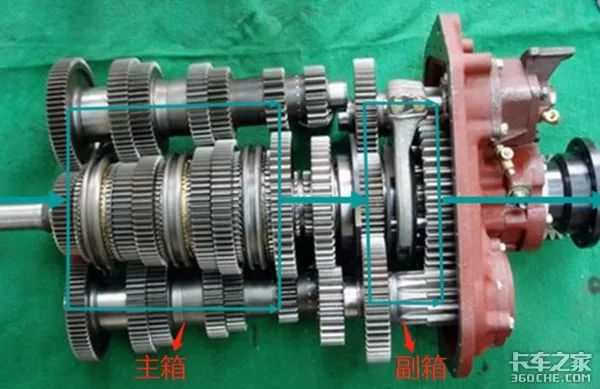

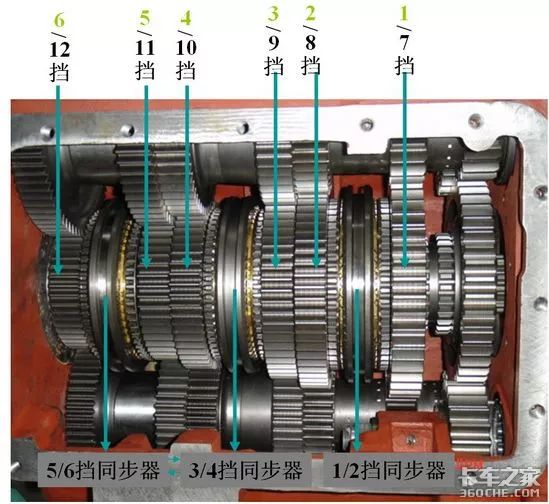

12挡变速箱主箱主要有主箱和副箱两部分构成，其挡位构造为6X2结构，副箱里面有一个副箱同步器，主要控制变速箱高低档位的转换。

而主箱里面有三个同步器，可以实现6个挡位的转换，其中三四档同步器和五六档同步器相同，一二档同步器则不能与它们通用。

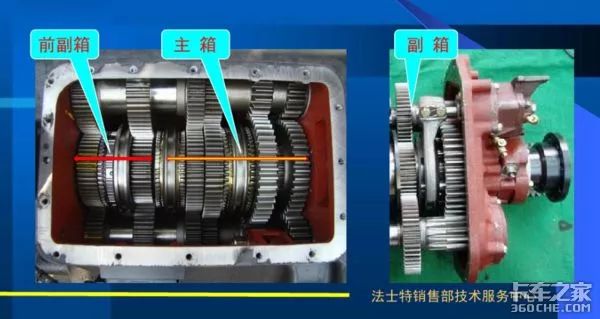

16挡变速箱则分为前副箱、主箱和后副箱三个部分，挡位构造为2X4X2结构。前副箱里有一个同步器主要用来控制奇偶挡位转换；后副箱里面的同步器则和12挡相同，用来控制高低档位的转换；主箱里面则只有两个同步器，实现四个档位变换。

手柄操作方式差异明显，12挡手柄拨片控制高低档转换，16挡手柄拨片则控制奇偶挡转换

12挡和16挡操作手柄档位图
● 12挡变速箱的操作方法：

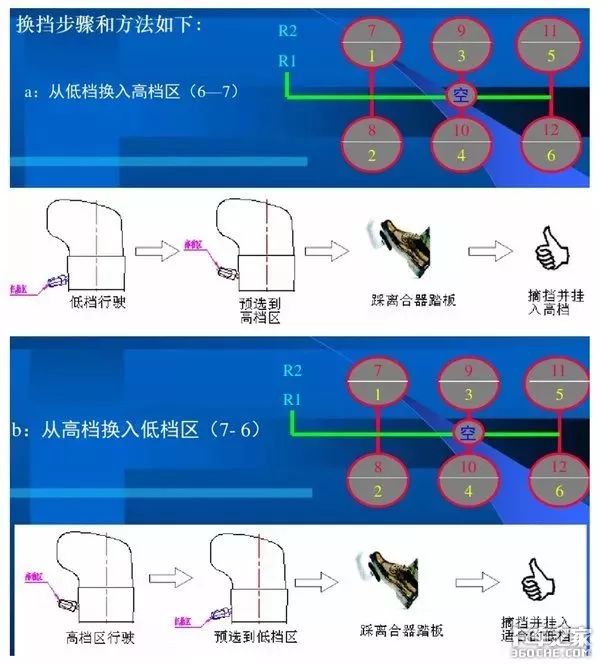

12挡换挡方式
12挡变速箱档位变换是从1挡到12挡顺序操作。只有从6挡到7挡或者7挡到6挡变换时，也就是高低挡转换时，才会用到换挡手柄上的拨片。当使用时，先把波动拨片，再踩下离合踏板，摘挡换挡实现档位变换。
● 16挡变速箱操作过程：

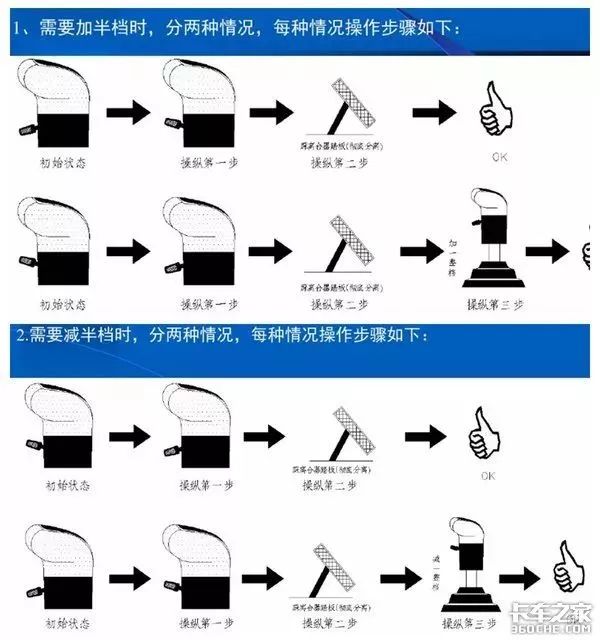

16挡换挡方式
16挡变速箱在挡位变换时，则和12挡不同，正常平路加减挡位顺序为：奇数挡：1-3-5-7-9-11-13-15；偶数挡：2-4-6-8-10-12-14-16；车速变换时，只要正常按照奇数或者偶数顺序加减档位就可以。只有在爬坡或者山区道路行驶时，才需要进行奇偶挡位之间的转换，这时才对手柄换挡拨片进行上下运动操作。

气路控制方式的不同直接决定了操作手柄的操作方式

● 12挡变速箱的气路控制部分：

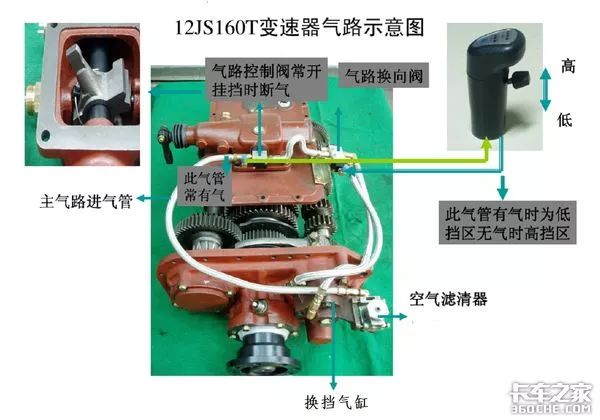

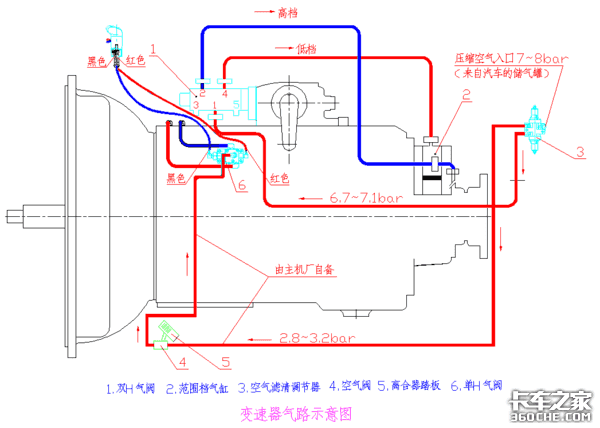

12挡变速箱气路控制示意图

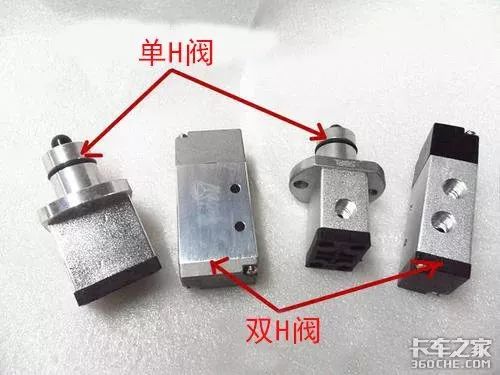

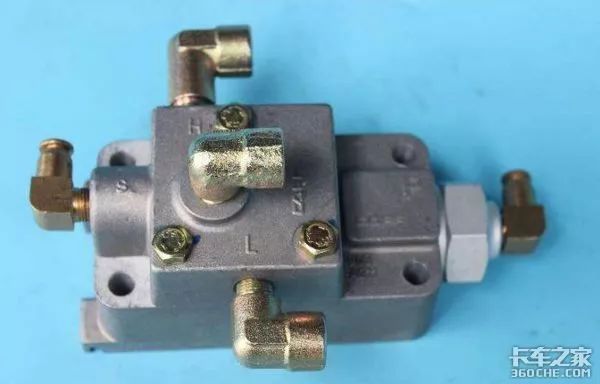

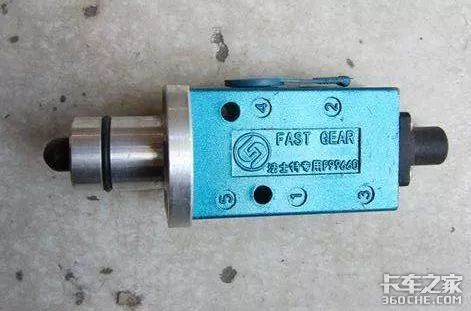

12挡变速箱的单双H阀

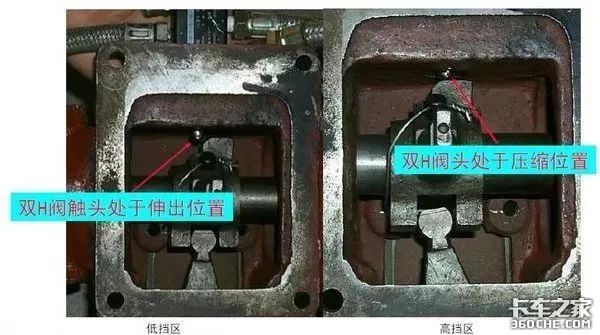

12挡控制方式有三个关键点：1.操纵手柄上拨片控制高低挡位转换，拨片通过上下移动，控制进入手柄的管路断开和接通，进而控制双H阀内阀芯的左右位置；2.双H操纵装置控制单H阀的触头伸出和压缩，单H阀触头伸出时，为空挡状态，从单H阀到双H阀的气路为接通状态；而挂上挡时，触头为压缩状态，这时气路为断开状态，双H阀内无气压；3.从换挡手柄到双H阀的气体管路为控制气路，控制双H阀芯左右移动；从单H阀到双H阀的气路为工作气路，控制高低挡副箱活塞运动，从而控制拨叉移动实现高低挡挡位转换。

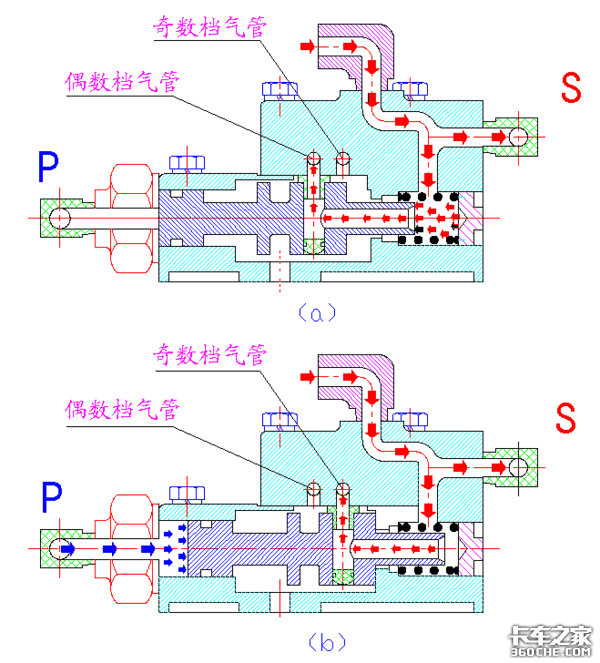

● 16挡变速箱的操作方法：
